Bước 1: Định địa chỉ và khai báo tag cho ngõ vào analog

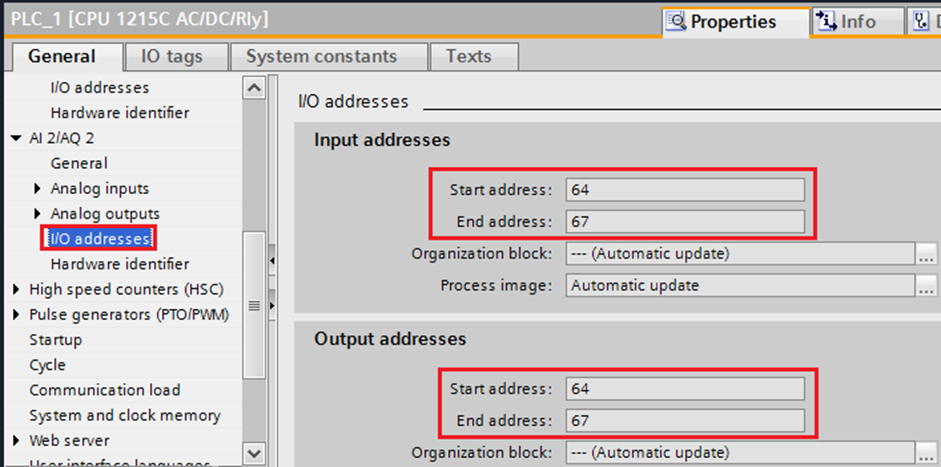

Khai báo địa chỉ:

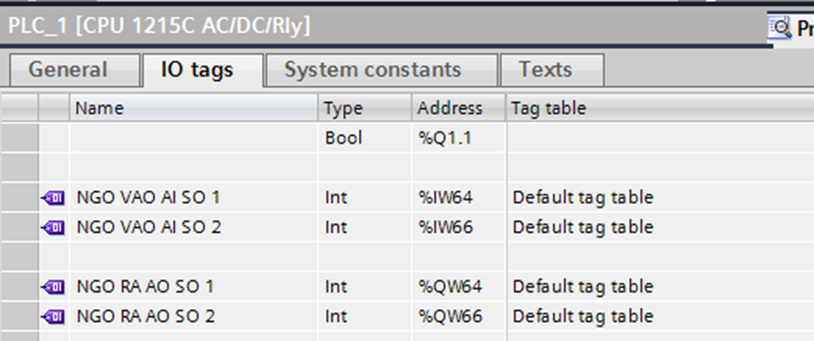

Khai báo tag:
Bước 2: Chọn loại tín hiệu ngõ vào analog.

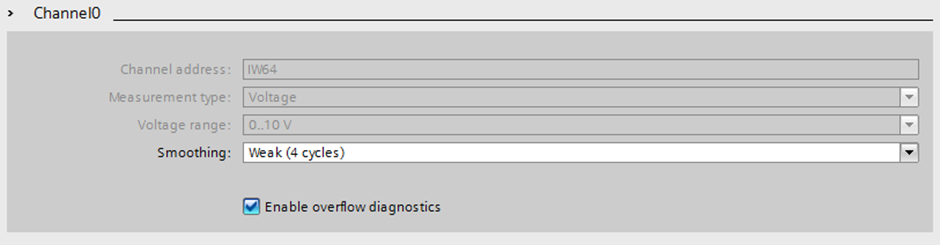

Đối với ngõ vào analog của CPU: mặc định là tín hiệu áp 0-10V và không thể thay đổi được.

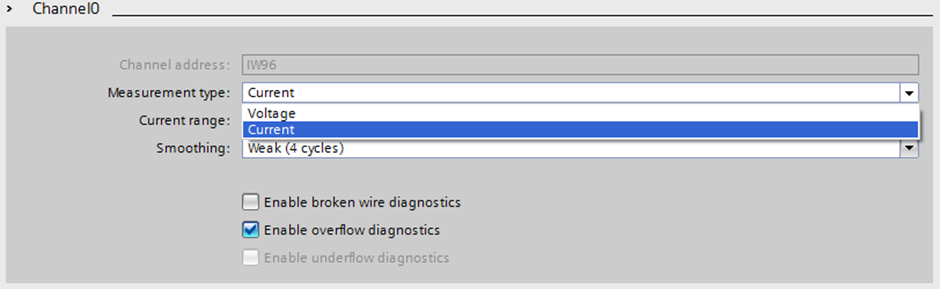

Đối với ngõ vào analog của module mở rộng: có thể lựa chọn loại tín hiệu ngõ vào là điện áp hoặc dòng điện.

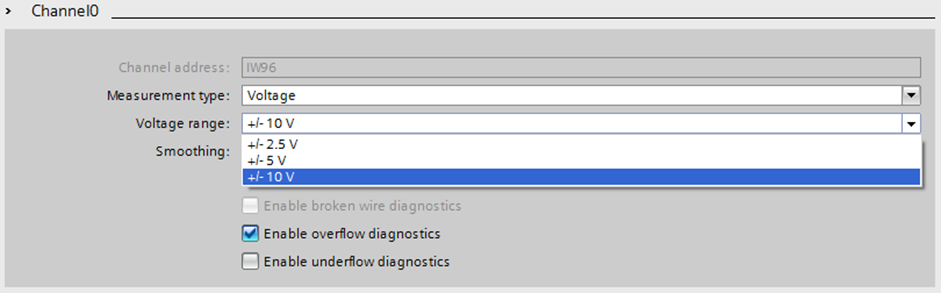

Nếu chọn ngõ vào điện áp: Voltage range chỏ thể lựa chọn: +/-10V, +/-5V, +/- 2.5V

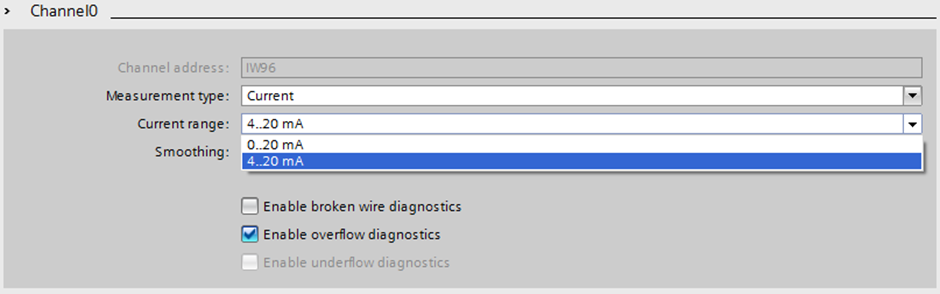

Nếu chọn ngõ vào dòng điện: Current range chỏ thể lựa chọn: 4..20mA hoặc 0..20mA

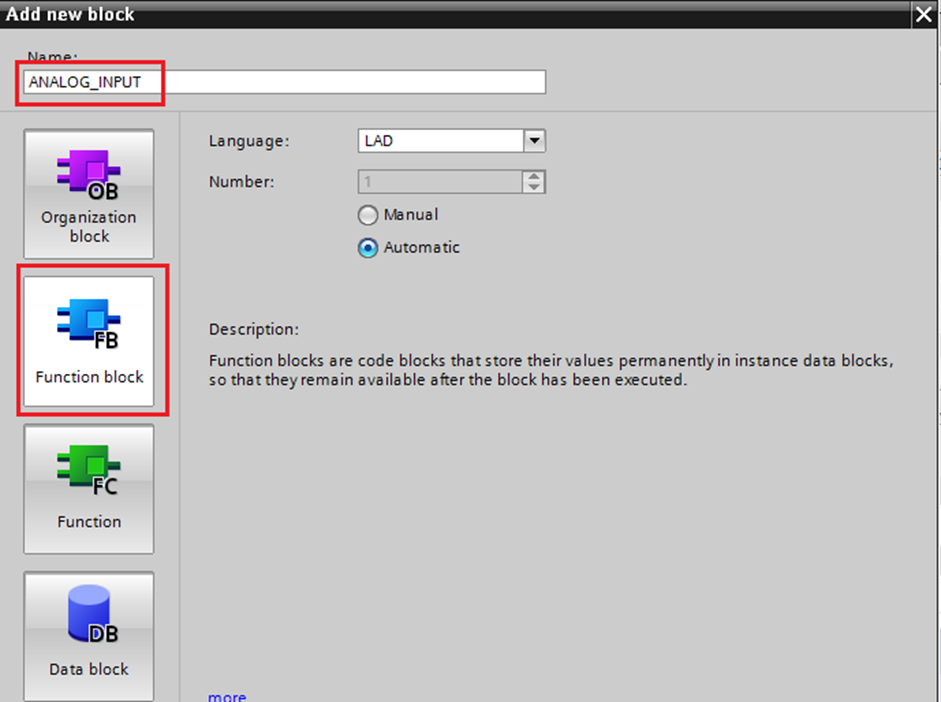

Bước 3: Tạo function block đọc ngõ vào analog

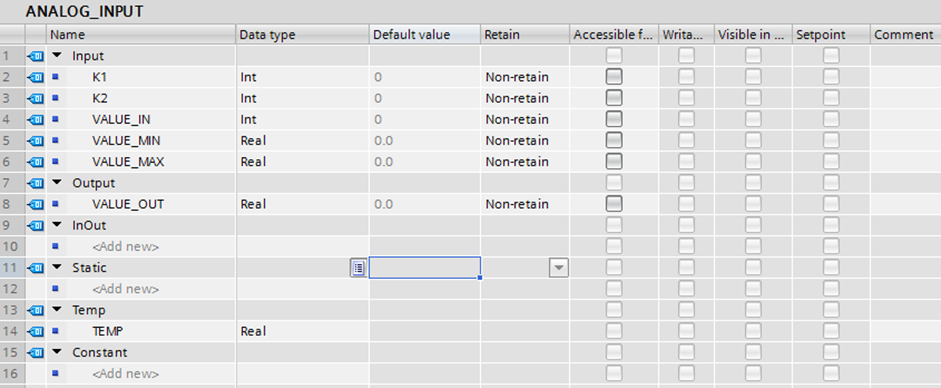

Bước 4: Khai báo biến ngõ vào ngõ ra của function block

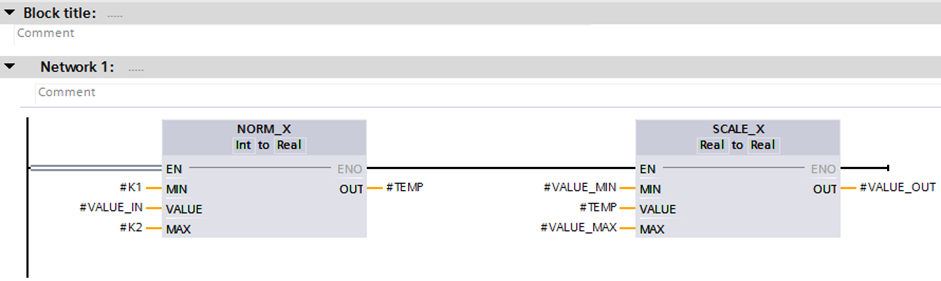

Bước 5: Viết chương trình cho function block

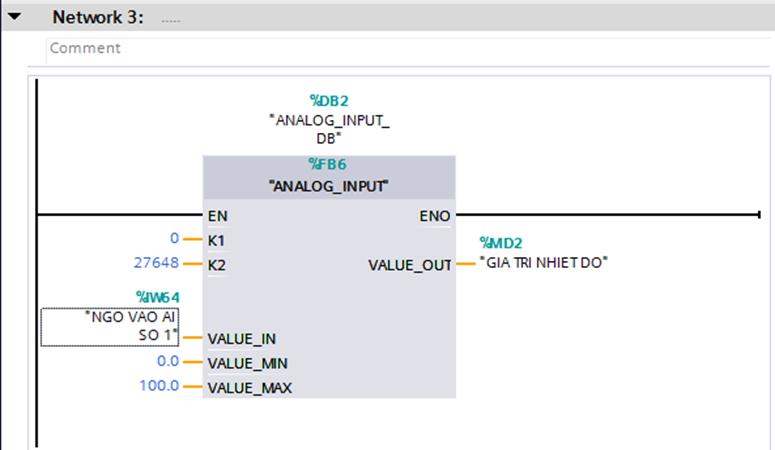

Bước 5: Sử dụng function block
